風管長度約45米，90°彎頭5個，凈化器高空排放

按舊系統的實際情況重新計算所需風量和風壓選用適合的風機

煙罩長度確定風量

管道以及凈化器情況確定壓力

數值計算

計算風量：

11米煙罩計算得出風量需求為27500m3/h

計算阻力(風壓)：

風管長度約45米，90°彎頭5個，使用凈化器高空排放阻力計算為1235Pa

風量27500m3/h，風壓1235Pa，該數據包含阻力在風管的損耗，同時，通過計算煙管大小與風機的匹配值，最終采用德通13-48-6.3C/11kw 油煙凈化專用風機最合適不過。

產品介紹

● 產品：13-48-R3系列

● 用途：主要用于廚房抽油煙或局部送排風

● 最大風量：59000m3/h

● 最大全壓：1759Pa

特點

1. 軸承外置

解決高溫油煙、濕氣對軸承的損壞，延長使用壽命。

2.多角度互換

機殼與底座的設計結構科學，安裝方便，可實現0°、90°、180°、270°四種角度互換。

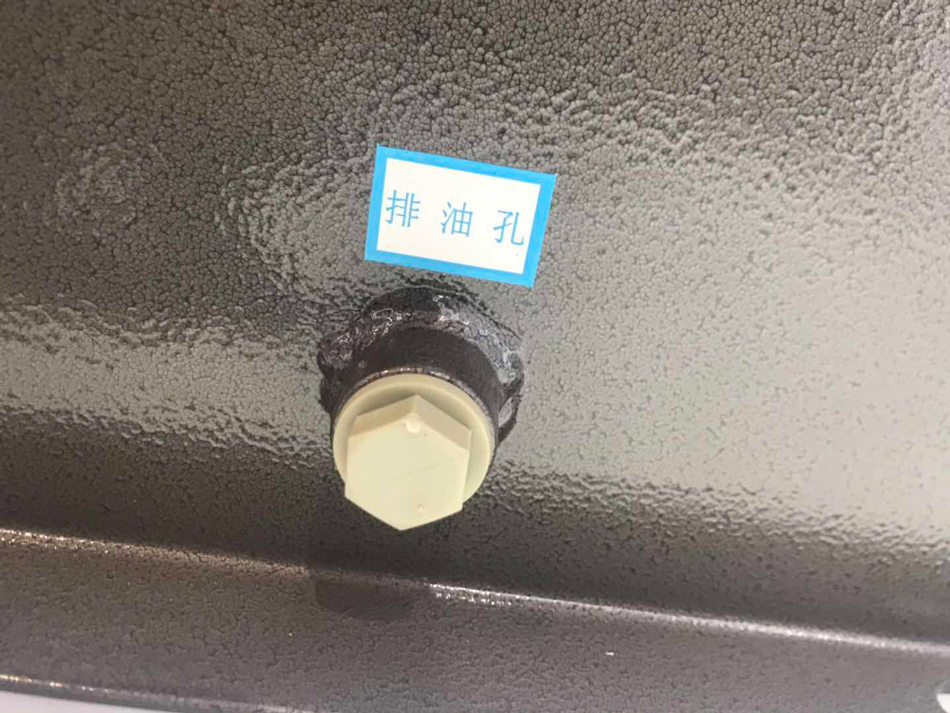

3.排油孔設計

風機外殼設有放油孔，安裝時接駁一條油管可使液體的積油從放油咀中流出，從而減少清理積油的次數。

4.清理門設計

可以在不拆開風機的情況下，只打開清理門就能對葉輪進行清理和維護，省時省力。

5.配套專用葉輪清理勺

可輕松清除葉片上的油污，定期對葉輪進行清理維護，才能保證工作效果，延長使用壽命。

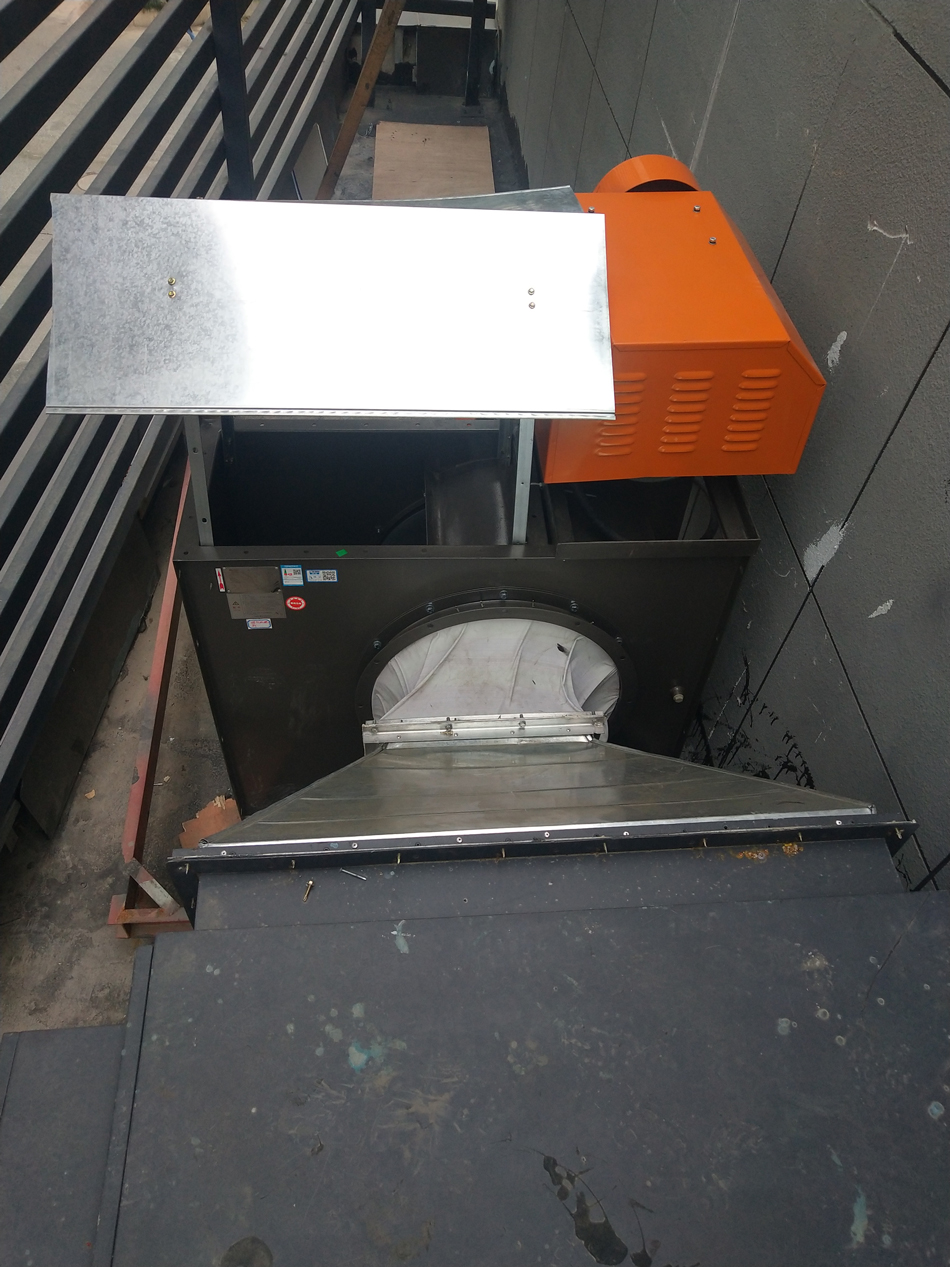

小身材 大作用

電機頂置的德通風機只占原風機安裝位置的1/2
